稳压器工作原理
稳压器工作原理

  稳压器按调压方式不同分类可分为三类:电子感应式油式稳压器、干式接触式调压稳压器(直接调压稳压器和补偿式调压稳压器)以及干式无触点调压式稳压器(一般是带补偿的稳压器)。

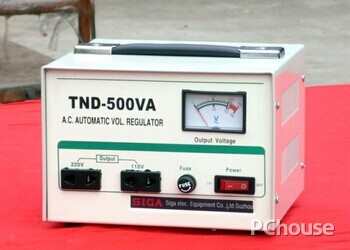

  有些稳压器结构简单,价格低廉,但可靠性差。因为它是靠碳刷的移动(滑动或滚动)来稳压的。控制电路根据输出设定的情况,来控制M点上下移动,以使输出电压符合负载的要求。这种电路的缺点就是可靠性低和动态响应速度慢,不隔离干扰。碳刷在不断的移动中会慢慢变薄直至损坏,在湿度很大的情况下寿命缩短会更快。由于是机械运动,所以动态响应慢,这将会导致瞬间电压的突升与突降,损坏后面的设备。

  比如当输入电压下降15%,即220V下降到187V时,为了保证输出仍为220V,M就必须上滑至N点,这时的变化就是220:187=1.18,这时如果有一个大型的感性负载突然下载,造成市电电压突然产生一个300V的浪涌,由于M点的机械惰性而来不及移动,在输出端就会出现一个354V的高电压,轻则使UPS电池放电,重则烧毁UPS输入电路。反之,如果有一个大型的感性负载突然加载,也将会出现一个100V的凹陷,也会导致UPS的电池放电。
