【太平洋家居网 设计频道】他曾和苏菲玛索、吴彦祖合作过，设计作品《升降楼板房》（利用机械车库原理神奇移动北京二环楼板，20平变身120平7居室）、《垂直园林家》（35㎡上海老房惊喜变“四层园林别墅”）等一经曝光，即可轻松突破10W+，圈粉无数，引得众多媒体争相报道以及无数拥趸为其疯狂打call。他说，他不是网红，只是个建筑师。他，是张海翱。今天，我们再来看看他的另一个作品——变形集装箱。
▲ 百变智居1.0：北京二环的爆改

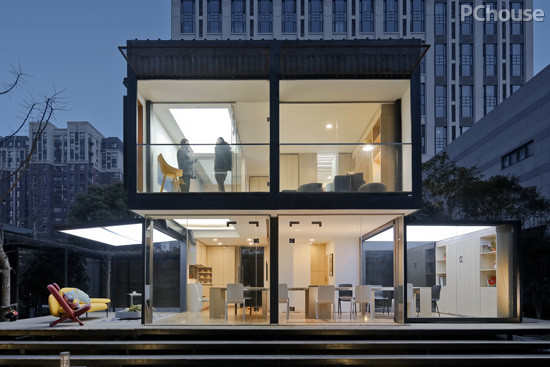

▲ 百变智居2.0：变形集装箱！
改造背景
▼
高智商海归以3D打印首饰在上海创业，通过最新的3D技术，实现普通人的珠宝设计梦想。这样一个拥有奇思妙想的年轻人，面对捉襟见肘的资金压力，特立独行的他租用了四个集装箱，作为了自己的家和公司。
集装箱空间灵活而坚固，符合创业者的精神，却昏暗不保温，漏风而不隔音。
百变智居2.0
▼
设计策略：“以时间换空间”以集装箱易于变形的特点，对4个集装箱重新组织。未来通过模块化的预制，用搭积木的方式造房子！

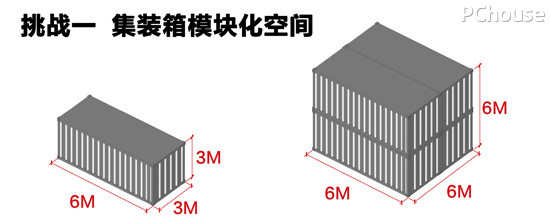

▲ 4个集装箱组合

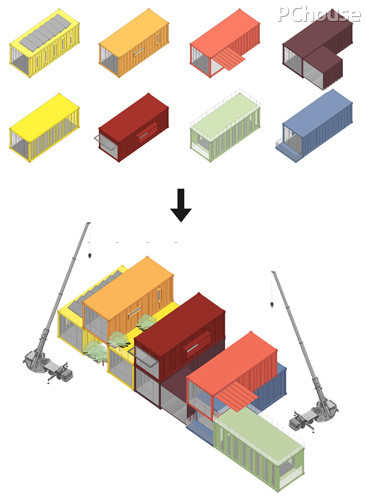

▲造房子=搭积木！
▲ 形体错动
▲ 翻折板面也可形成遮阳
▲ 翻板打开空间
▲ 火柴盒般的打开方式
▲ 推拉打开空间
创新的将居住与办公融为一体，相同的空间里根据时间不同，演化出不同功能活动。家庭×办公×聚会三位一体的生活方式，符合创业业主的生活方式。
▲平面变化

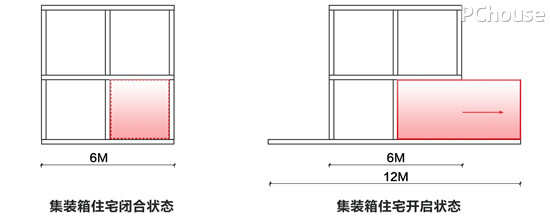

▲整体拉出
▲整体翻下
▲建筑剖切图

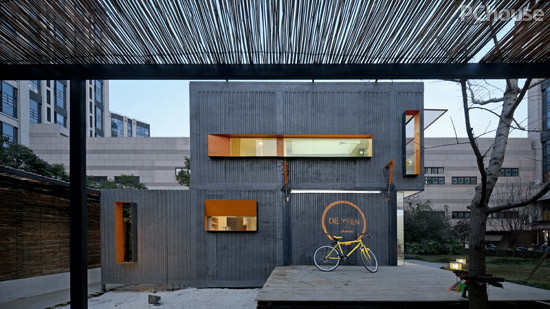

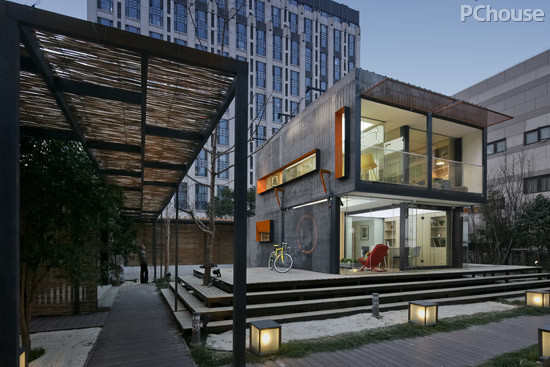

▲实景照片
1家庭模式
▼
在家庭模式中，建筑的主要功能对应家居使用，拥有挑高的客厅空间，翻折床面形成的卧室空间，完善而实用的厨房与餐厅，供儿童玩耍的榻榻米空间。

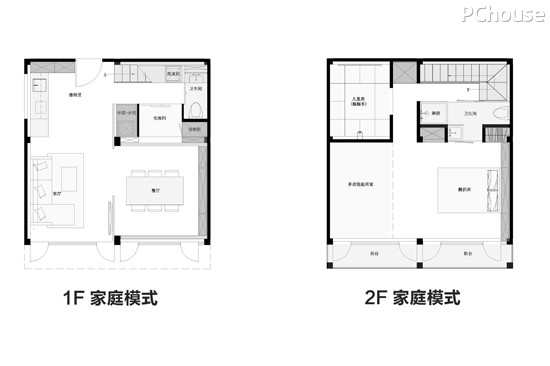

▲家庭模式平面图
▲家庭模式照片
▲翻折床
▲翻床
2办公模式
▼
在办公模式中，建筑空间的所有功能重新设定。

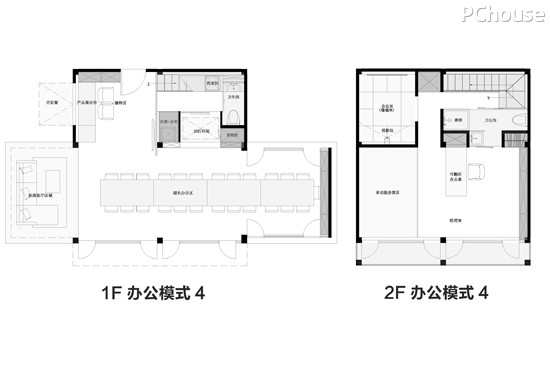

▲办公模式平面图
自由移动的隔墙，分割出会客空间和办公空间。拉伸出外墙体块，结合2m变20m的超长桌子，将餐厅变身为workshop。
▲活动隔墙隔出不同功能

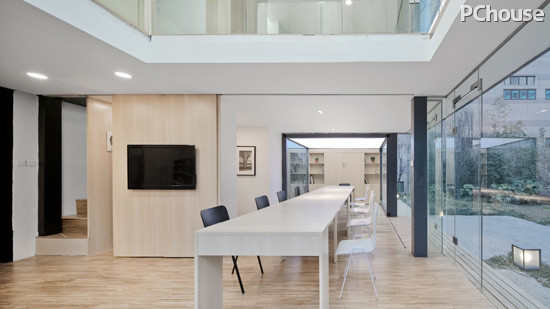

▲超长桌子变形
拉出的厨房桌面，将厨房变身为前厅接待。

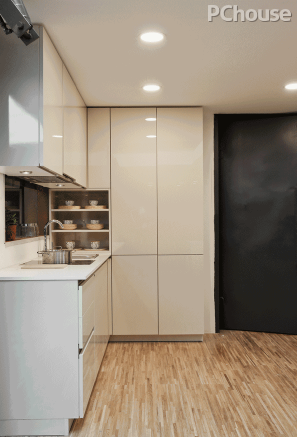

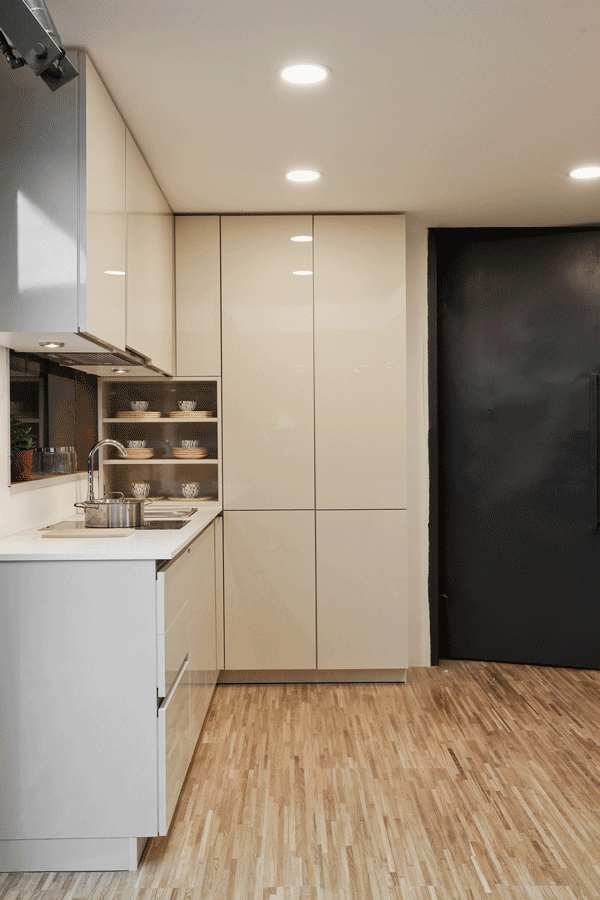

▲厨房变形
二层翻折下的楼板，形成了一个会客空间。
▲翻折楼板
将卧室的床收起，方向翻折长条桌，形成缪庆个人的把办公空间。榻榻米中心的木板，向上升起，成为团队头脑风暴的场所。

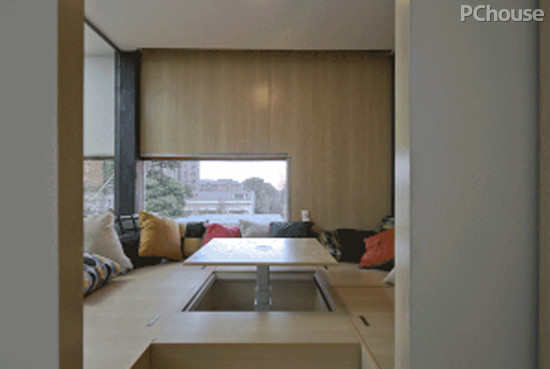

▲榻榻米变身
向外翻起的墙体，形成了室外的一个灰空间会客厅。

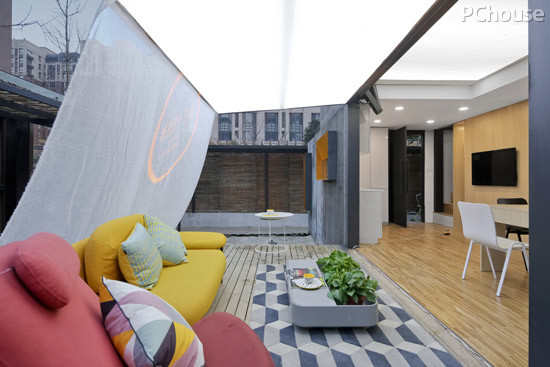

▲室外灰空间
▲实景照片
3聚会模式
▼
在周末与朋友的聚会中，通过打开墙体与拉出的箱体，与好朋友一起烧烤party。同时客厅中隐藏一个翻折床板，为好朋友提供多人居住。
▲多人聚会平面图
▲一层翻下床板
▲多人聚会
工业化预制
▼
通过工业化的预制，运送构建到现场施工安装，装配可变的建筑构件。未来也可多个组合，形成多种可能性。
翻折墙面，翻折楼板和可推拉空间，成为项目的3个空间可变点。在工业化不断成熟的未来，可以在工厂内完成整个集装箱箱体，吊装到现场直接拼装。
▲未来可能性
场所精神
▼
场地原有多个乔木，通过合理控制建筑与场地的关系，努力保留场地的树木，形成建筑与自然相生的特点。结合芦苇设计了围绕建筑的连廊。
▲轴测图
▲总平面图上所有树木保留
▲原有树木保留

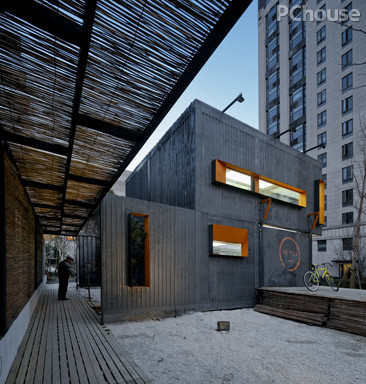

▲连廊与芦苇材质结合
在建筑的后院设计了冥想空间，这是一个简单的三角斜切构筑物，结合镜面钢板与灰色钢板，将天空和树叶从6米的空中，引入其中，体验者可以站在其中思考和冥想。
▲立面图
▲工厂预制板材现场组合
集装箱改造只是冰山一角，我们应对的是当代中国可持续发展的痛点，面对大都市的生活压力，与年轻一代生活理念的巨大冲突，通过独一无二的设计，结合预制的工业技术，解决中国居住问题的窘境。我们缺少的不是居住空间，而是对空间的创新与改造。
【本案设计师】
张海翱
主创设计师：张海翱，同济大学城市设计及理论博士，上海华都建筑规划设计有限公司总经理助理，国际所所长、国家一级注册建筑师。
上海华都设计团队：姚奇炜、徐航、程子峻、吴昊、赵双，王婷婷，黄安琪，袁胤轩
参与设计单位：绿地建筑研究院(唐敏、杨崇、钱进、鲍荣卉、顾天国)、上海曼图室内设计有限公司(冯未墨)
特别感谢：北京卫视《暖暖的新家》节目组、北京和印象文化有限公司、上海得音网络有限公司、素木(上海)建筑设计工程有限公司
建筑室内摄影：苏圣亮
分析图和文字：上海华都
